背景：

PEDOT是EDOT（3,4-乙烯二氧噻吩單體）的聚合物。20世紀80年代后期，德國拜耳公司掌握著PEDOT:PSS單體EDOT的專利，并以PSS（聚對苯乙烯磺酸）摻雜PEDOT，解決了PEDOT的溶解性問題，從而使PEDOT/PSS的應(yīng)用更加廣泛。

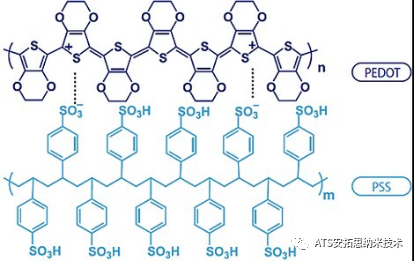

圖1: PEDOT:PSS分子結(jié)構(gòu)圖（圖片來源于網(wǎng)絡(luò)如有侵權(quán)聯(lián)系刪除）

與其他導(dǎo)電聚合物相比，PEDOT有以下優(yōu)點：如電導(dǎo)率高（電導(dǎo)率最高可達1000 S/cm），透明性好（Y值高達90%@ d = 100nm），綠色環(huán)保（水基分散體），還具有較好的抗水解性，光穩(wěn)定性，熱穩(wěn)定性及化學(xué)穩(wěn)定性。被廣泛用作有機薄膜太陽能電池材料、OLED材料、電致變色材料、透明電極材料、抗靜電涂層和印刷電子等。

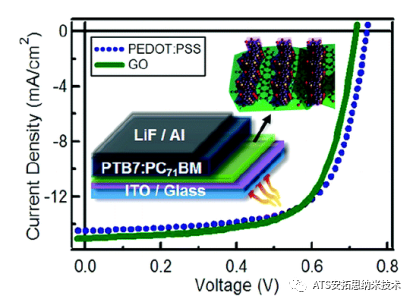

（圖片來源于網(wǎng)絡(luò)如有侵權(quán)聯(lián)系刪除）

國外文獻和專利均表明，超高壓均質(zhì)是降低PEDOT粒徑的一種方法。通過超高壓均質(zhì)這樣一個手段，能夠改善樣品性能，提高穩(wěn)定性。

ATS高壓均質(zhì)機PDEOT：PSS分散過程：

實驗設(shè)備：ATS高壓均質(zhì)機，激光粒度儀

樣品：PDEOT：PSS分散液

含量：固含量3%PH值為1

實驗?zāi)康模簩a(chǎn)品粒徑D50降低至100nm左右

實驗過程：將冷水機溫度設(shè)置常溫，有利于分散。高壓分散，5次。

實驗結(jié)果：

1、均質(zhì)后，樣品的顏色有一定程度的變淺

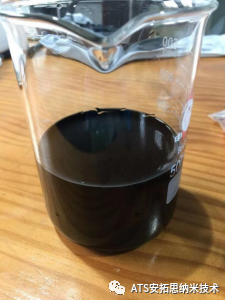

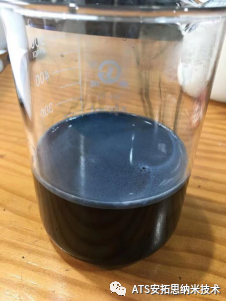

均質(zhì)前	均質(zhì)后

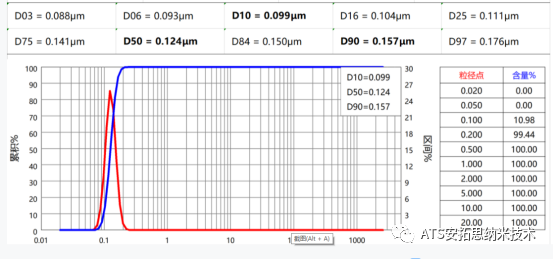

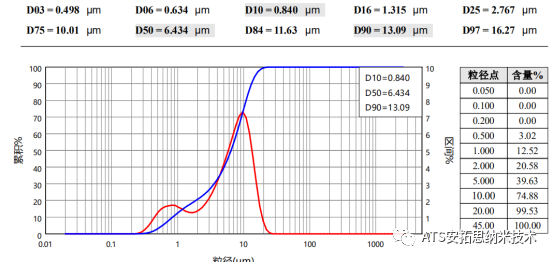

2、粒徑測試數(shù)據(jù)：
